1、T8 普及型格柵燈盤燈體表面采用磷化噴塑工藝處理，防腐性能好，不易磨損，褪色，反射罩采用光學原理深弧型設計，反射率高。有啞光鋁、鏡面鋁、不銹鐵、不銹鋼、腹膜鐵等材料可供選擇。
2、多種外形尺寸可供選擇，直接嵌入固定、吊桿安裝，完美匹配常規龍骨(600x600mm)、公制龍骨（595x595mm）、英制龍骨（605x605mm）；明裝燈盤直接吸頂安裝外形尺寸為：600x610mm。
3、可配置華輝電子鎮流器、電感鎮流器，直接安裝日光燈管，完美實現節能改造，節約50%電費。
4、可非標定制其他尺寸燈盤.

產品型號：V2Q-320

功   率：3x20W
外形尺寸：600x600x80mm
安裝尺寸：575x575x80mm
功率因素：電子：0.95/電感：0.55
適配電器：T8電子/T8電感鎮流器
適配光源：T8熒光燈管
安裝方式：嵌入式/吸頂式

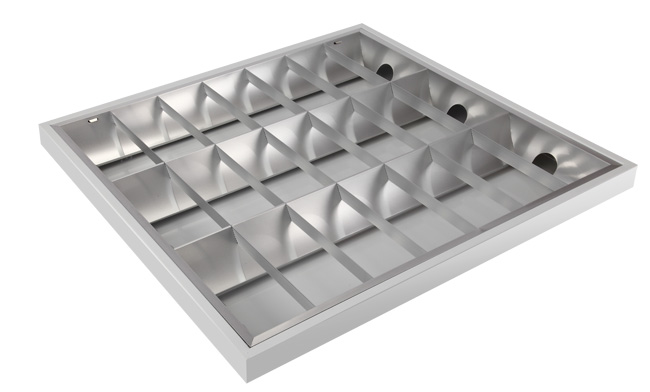

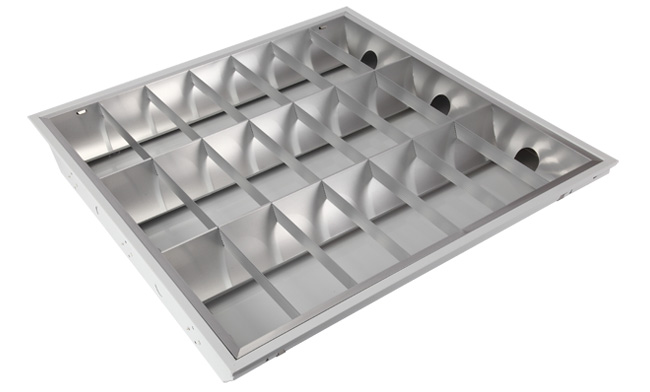

T8 普及型格柵燈盤
1、燈體表面采用磷化噴塑工藝處理，防腐性能好，不易磨損，褪色2、反射罩采用光學原理深弧型設計，反射率高

T8熒光燈管

T8格柵燈盤驅動
匹配華輝電子鎮流器（一拖一、一拖二）

T8格柵燈盤驅動

匹配華輝電感鎮流器（銅線、鋁線）

1、燈盤2套件采用A=A加強坑紙，內有保護泡沫，能適應長途運輸，有效保護產品無破損。
2、T8熒光燈管25支/件，燈管采用獨立坑紙包裝有效加強防滑，適應長途運輸。

安裝及使用說明：
 確 認安裝燈盤的螺絲、吊桿、龍骨等處的強度，以保證可以承受燈 盤的重量。取下反光罩或膠片敲落“電源進線孔”，確認安裝孔或吊 桿尺寸及位置(圖1)，雙手托起盤體，將明裝燈盤用吊桿或螺絲固定，嵌裝燈盤 嵌入天花板，并用鐵絲掛緊，各處要吊直并且受力平衡(圖2，4)。將電源線和地 線安全、可靠地接好(圖3)，依次將燈管裝入燈座，并旋轉燈管。吊好格柵同盤 體的保險繩至穩固，確保盤體邊內部的彈片可靠地扣進反射器孔內(圖4)，或將 膠片、格柵網的邊彈簧卡入彈簧座，裝好膠片、格柵網(圖5)，通電調試使用。

▼1、本產品為室內燈具，不具有 防水功能，禁止在戶外、潮濕、高溫、全封閉或易燃易爆場所中使用。

▼2、本產品已通過認證。

▼3、產品如長期不用就放在陰涼 、干燥、潔凈的環境中儲存。

▼4、燈盤使用前一定要先確認輸 入電壓是標示電壓相符，否則會損壞燈管。

▼5、本產品不具有調光功能，請 不要配調光器使用。

▼6、燈盤使用中出現故障，未經 廠家同意請勿隨意打開燈管或更換燈盤部件，以防出現意外或給質保帶來不便。

▼7、本規格書中的參數可能會因 產品的更新升級而更改。
